Projekt: Visualisierung von Anlagen und Produktionsvorgängen
Zusammen mit dem Fachbereich Design haben zwei Teams die Visualisierung einer Musteranlage entworfen. Wichtigstes Ziel dabei ist, nicht die Anlage sondern den Produktionsprozess darzustellen. Einzelne aktuelle Prozesssignale sind lange nicht so wichtig wie Informationen über den Fortschritt der Produktion sowie das erwartete Ende, aber auch die prognostizierten Verbräuche von Einsatzstoffen. Nicht zuletzt will man schon frühzeitig wissen, ob am Ende bestimmte Parameter des Produkts der geforderten Qualität entsprechen werden. Ein äußerst wichtige Fragestellung. So wie bei Windows-Kopiervorgängen wünscht man sich einen Bargrafen für die Produktion.

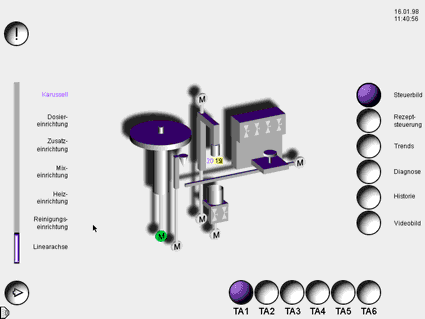

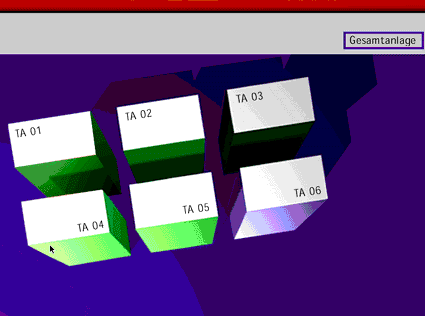

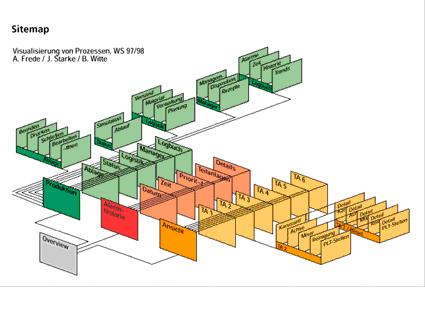

Einige Beispiele aus der Prozessvisualisierung sind in den folgenden Bilder dargestellt:
